Аквариумный контроллер 4 канала

скачать: приложение (андроид) для управления контроллером

скачать: прошивка контроллера HEX-файл (экран LCD 1602 , LCD 2004, OLED 0"96)

Обсудить на форуме

Функции контроллера:

 - светильник 4 независимых канала;
 - реле 8 независимых каналов;
 - три датчика температуры;
 - два входа аналоговый сигнал;
 - часы реального времени;
 - сохранение настроек в EEPROM;
 - беспроводная настройка по bluetoth;
 - дисплей OLED 0''96 / LCD 1602 / LCD 2004;
 - 24 часовой цикл;


Подробные характеристики

каждый канал светильника:
255 градаций яркости;
рассвет / закат равен 0, 1, 2 или 3 часам;
авто расчет градаций рассвета и заката;
ограничение яркости зенита 0-100%;
включение / включение кратно часу;

каналы светильника в приложении:
синий;
белый;
зеленый;
красный;

датчик температуры 3 шт.:
тип ds18b20;
авто установка;
диапазон измерения 0 ... 99 0 ;
точность измерения температуры 0.5 0 ;
точность в расчетах температуры 0.1 0 ;
кратность установки температуры 1.0 0 ;
гистерезис установки температуры 0 ... 9 0 ;

аналоговый вход 2 шт.:
амплитуда сигнала 0 ... 5 Вольт;
точность измерения 210 ;
точность в расчетах 210 ;
точность установки сравнения 0 ... 99% ;

часы:
24 часовой цикл;
синхронизация часов с приложением настройки;
точность в расчетах времени 216 ;
кратность в настройках таймеров 1 сек;
индикация часы, минуты;

реле каждый канал:
включение реле инверсное - если выключено на выходе 5 Вольт;

включение выключение по часам кратно часу
или ежечасно;
длительность работы 1, 2, 4, 8, 16, 32 секунды,
или 1, 2, 4, 8, 15, 30 минут,
или включение выключение выше ниже датчика температуры;
или включение выключение выше ниже аналогового выхода;
ВНИМАНИЕ: условия включения и выключения для одного реле - или часы или датчики;

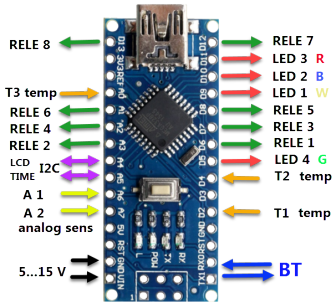

Назначение выходов контроллера для платы ардуино
микроконтроллер atmega 328 p (pa) 16 MHz

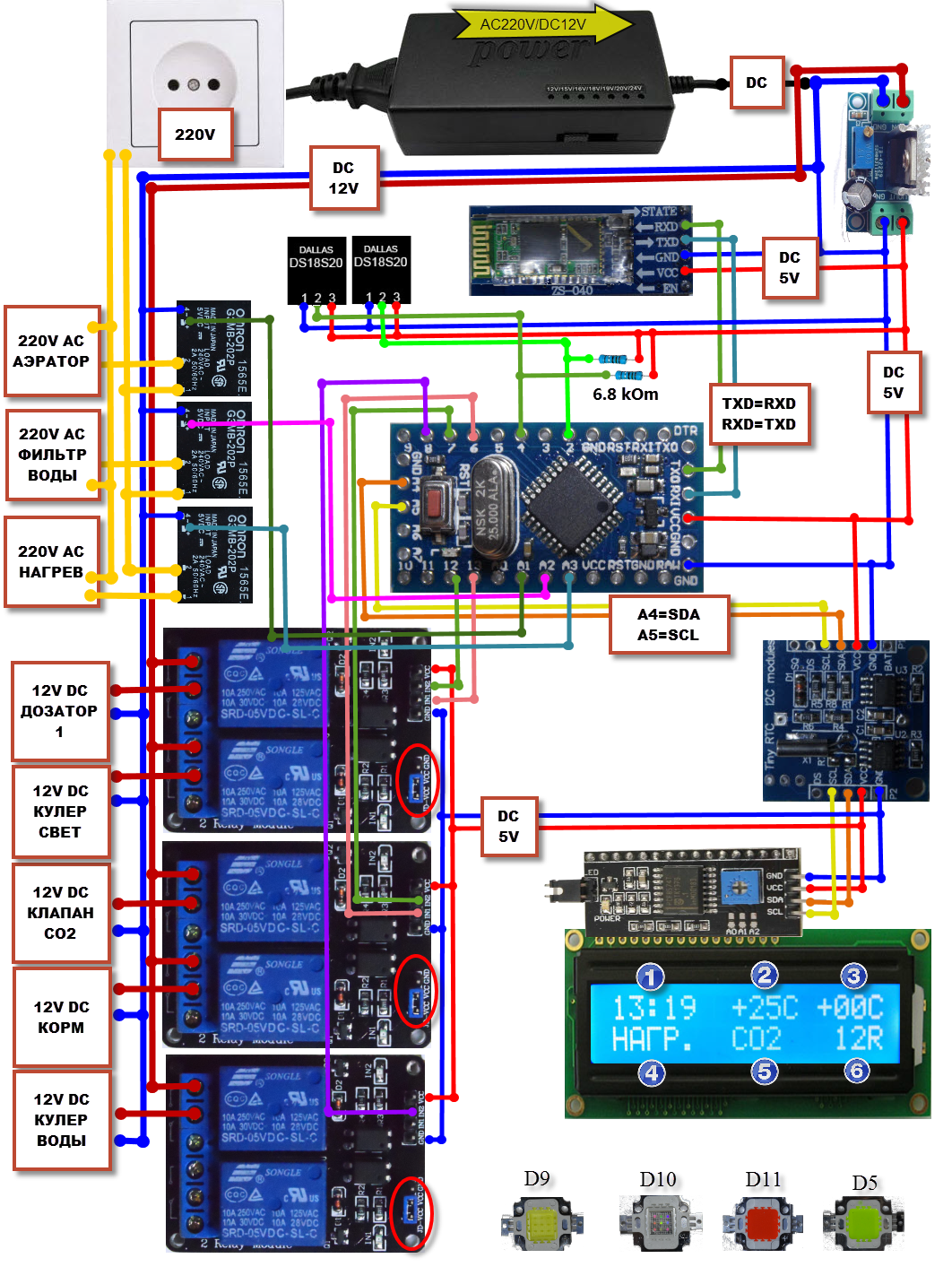

Возможная схема соединения модулей контроллера:
